dragon

Sistema per lo spritzbeton

Unità compatta, versatile e con elevate prestazioni per i lavori di spritzbeton. Pratica e facile da utilizzare, Dragon è la soluzione ideale per tunnel di piccole e medie dimensioni. É stata progettata per resistere alle piú forti sollecitazioni operative.
Richiedi Info

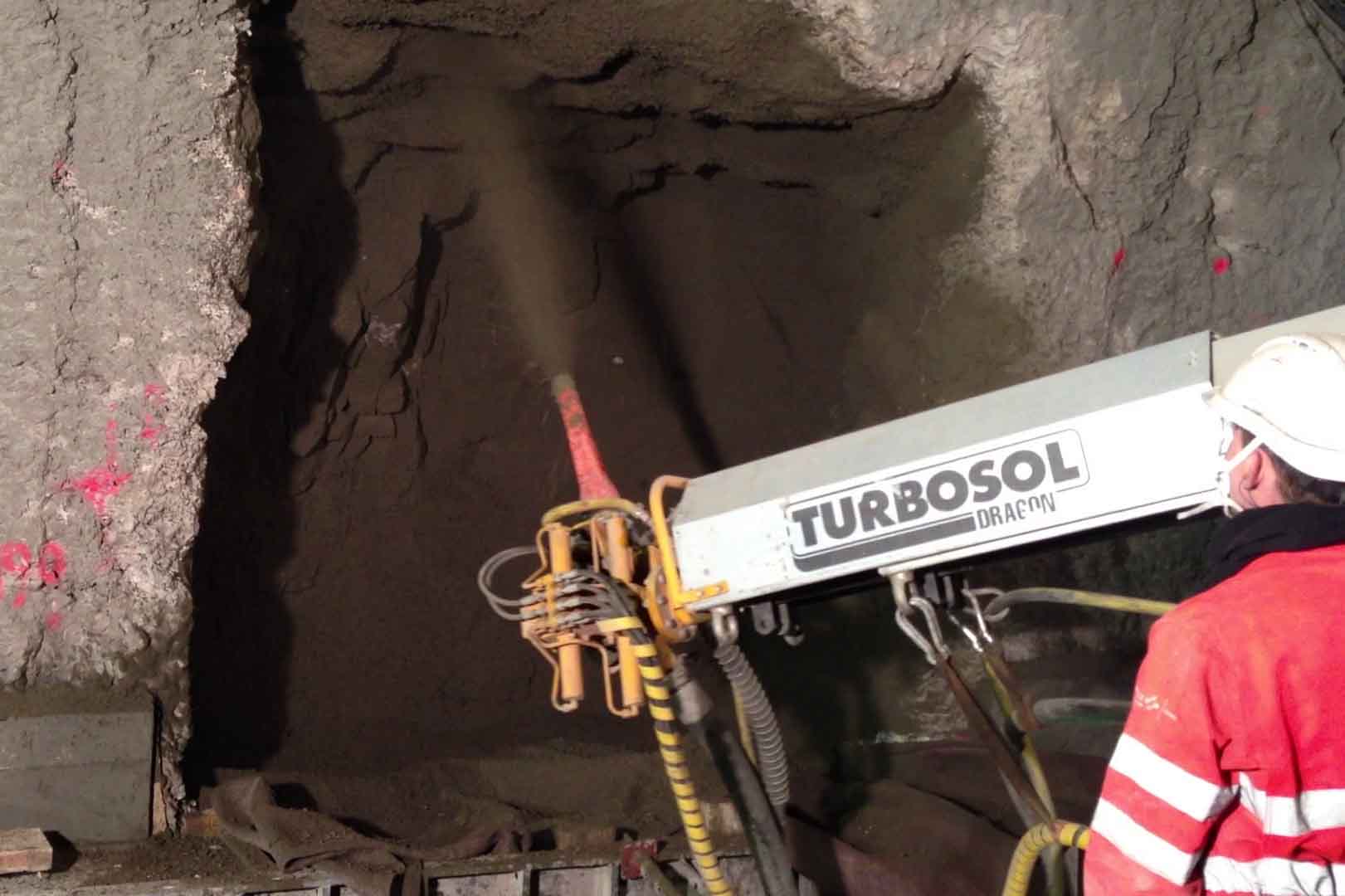

Braccio telescopico e lancia

- Agevole manovrabilità del braccio telescopico composto da 4 settori con copertura di protezione in acciaio inossidabile di alta qualità e guide per uno scorrimento agevolato
- Stabilizzatori idraulici frontali con protezione dello stelo
- Tubo calcestruzzo ad alta pressione con diametro di 65 mm e tubazioni di alta qualità per aria ed additivo
- Movimento a pennello della lancia, rotazione a 360° e inclinazione a 240°
- Pulizia semplificata del complesso lancia


Impianto elettrico

- Comandi elettrici di facile individuazione ed identificazione
- Luci di lavoro: 2x 500W sul braccio telescopico e due luci supplementari per l’illuminazione dell’area di lavoro
- 50 metri di cavo elettrico di alimentazione con avvolgicavo manuale


Pompa dosaggio accelerante

- Serbatoio dell’accelerante di presa con capacità di 600 l (1.000 l a richiesta) e operazioni di ricarica e sostituzione semplificate.
- Pompa a vite per un flusso continuo, coclea in acciaio inossidabile contro le corrosioni e protezione contro la rotazione a secco: ideale per tutti i tipi di acceleranti anche alkali-free.
- Misuratore elettronico di portata. Il dosaggio dell’accelerante è sincronizzato al volume di materiale pompato.

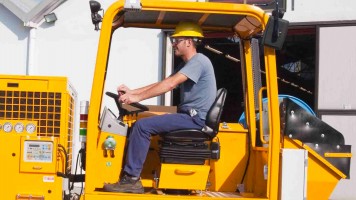

Unità motrice

- Assale anteriore sterzante con riduzioni epicicloidali ai mozzi ruote.
- Assale posteriore oscillante (+-5”) e sterzante con riduzioni epicicloidali ai mozzi ruote e cambio flangiato direttamente.
- Pneumatici anteriori e posteriori: 12,0/75-18” P.R. 12 TR3.
- Robusto telaio progettato per resistere alle condizioni di lavoro più difficili nelle miniere e nelle gallerie.



Dati tecnici



   DRAGON 50 HZ

   DRAGON 60 HZ

Motore (trazione) Yanmar - 4 - cilindri - raffredato a liquido - 33 kW  Deutz raffreddato aria/olio - 54 kW
Potenza motore (pompaggio) 30 kW 30 kW
Compressore elettrico 37 kW 44 kW
Portata teorica massima [*] 15 m3/h 15 m3/h
Compressore resa aria 6.500 l/min 6.500 l/min
Pressione max. sul materiale 80 bar 80 bar
Corse max. 30 30
Diametro cilindri di pompaggio Ø 120 mm (con corsa di 700 mm) Ø 120 mm (con corsa di 700 mm)
Portata teorica accelerante max. [*] 16 l/min 16 l/min
Capacità serbatoio accelerante 600 l (1.000 l a richiesta) 600 l (1.000 l a richiesta)
Serbatoio acqua 200 l 200 l
Braccio telescopico - distanza max. raggiungibile verticale 8,9 m / orizzontale 7,1 m verticale 8,9 m / orizzontale 7,1 m
Braccio telescopico - distanza min. raggiungibile verticale 2,5 m / orizzontale 2,4 m verticale 2,5 m / orizzontale 2,4 m
Trasmissione Idrostatica con cambio meccanico ad ingranaggi Idrostatica con cambio meccanico ad ingranaggi
Sterzo assisitito, idroguida su 4 ruote sterzanti - 2 ruote
sterzanti - 4 ruote sterzanti, sterzatura a granchio
assisitito, idroguida su 4 ruote sterzanti - 2 ruote
sterzanti - 4 ruote sterzanti, sterzatura a granchio
Trazione integrale - 4 ruote sterzanti integrale - 4 ruote sterzanti
Dimensioni (L x P x H) 5.321 x 2.263 x 2.620 cm 5.321 x 2.263 x 2.620 cm
Peso 5.300 kg 5.300 kg
Peso con compressore 6.600 kg 6.600 kg

[*] I dati indicati sono teorici e possono variare a seconda della viscosità, qualità e composizione dell’impasto, stato di usura della pompa, diametro e lunghezza delle tubazioni.
